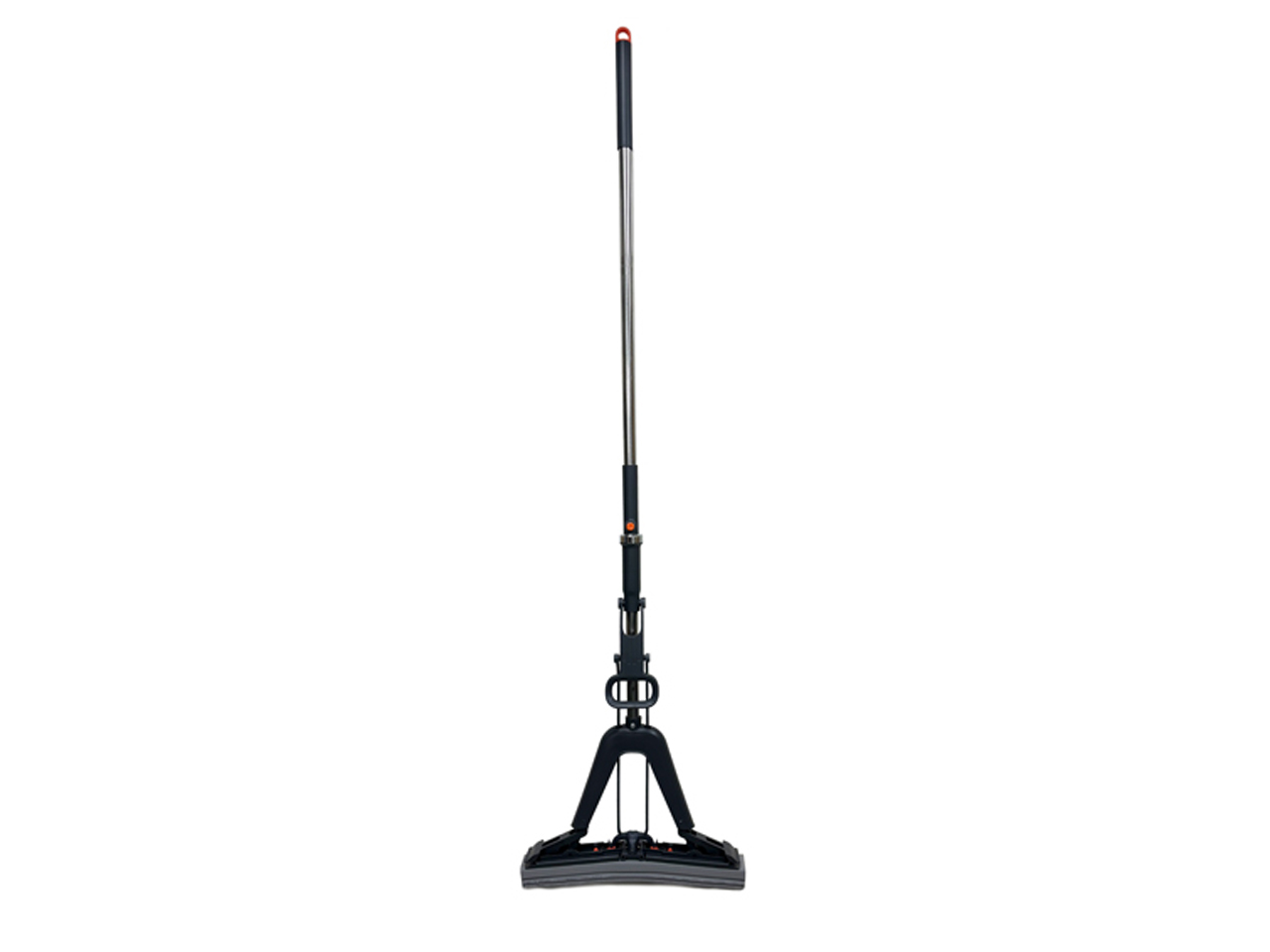

テガールモップV型_吸水スポンジ絞りタイプ 組立＆モップの取付方法
１．組み立て準備

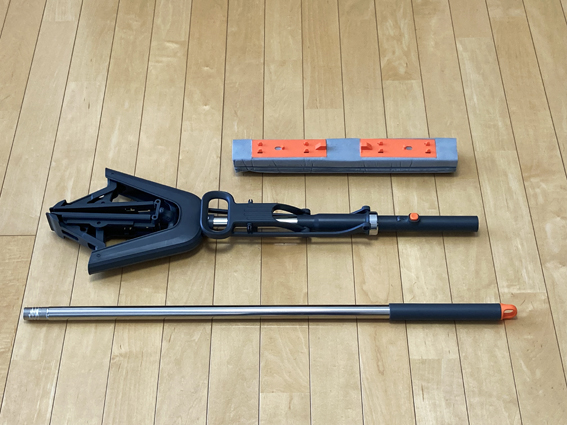

上からスポンジモップ、本体、柄。
上からスポンジモップ、本体、柄。

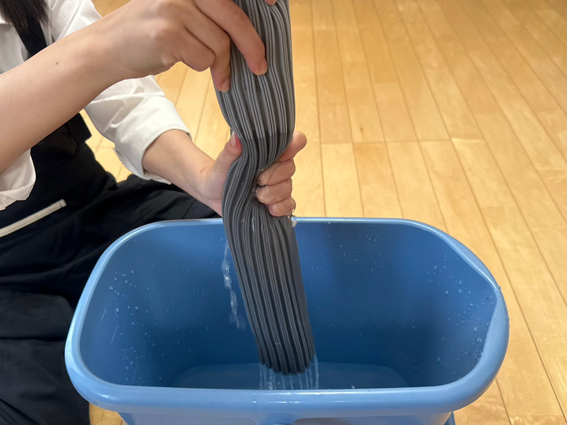

２．モップは通常ビニール袋に入って湿った状態ですが、乾いて硬くなっている場合は水に浸して十分に柔らかくしてからご使用ください。

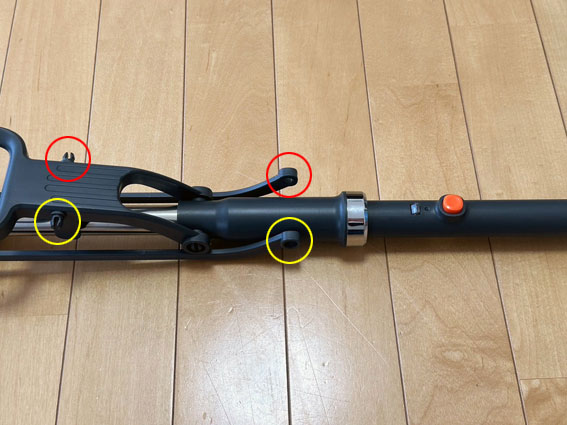

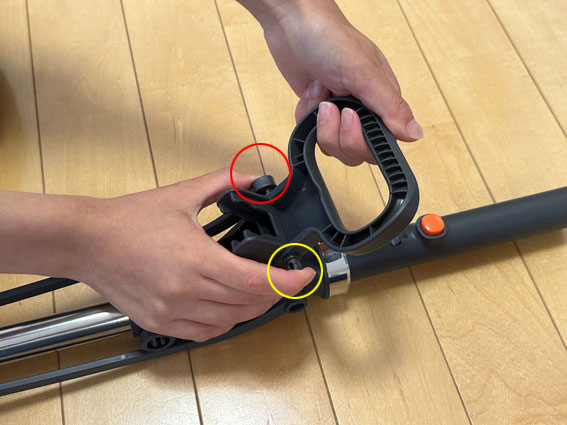

３．本体のレバーは出荷時には外してあります。レバーを持ち上げて赤丸の部分と黄丸の部分をそれぞれ合わせます。
４．赤丸部分、黄丸部分を合わせたらカチッとなるまで奥にハメこみます。

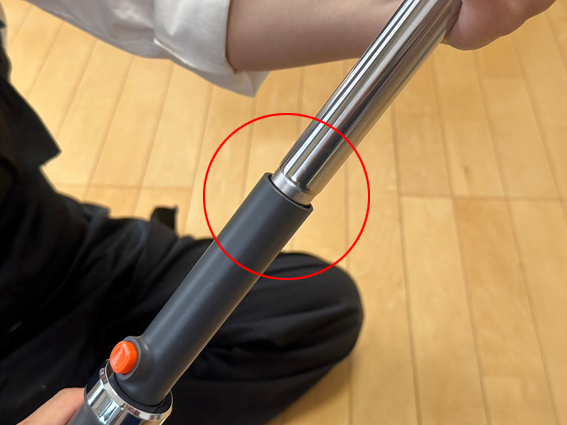

５．本体に柄を差し込み右に回してねじ込んで取り付けます。
※スポンジモップの取付（手順６～９）が先でもＯＫです。
※スポンジモップの取付（手順６～９）が先でもＯＫです。
６．レバーを立ててフリーの状態にしてモップを取り付けます。

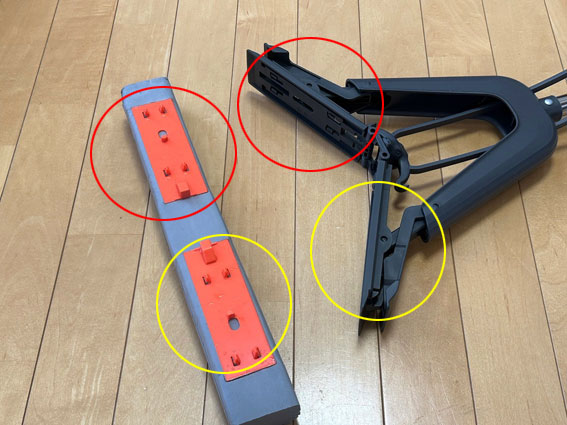

モップは爪をかけて固定する構造になっています。丸（赤・黄）部分を見て合わせてください。
モップは爪をかけて固定する構造になっています。丸（赤・黄）部分を見て合わせてください。

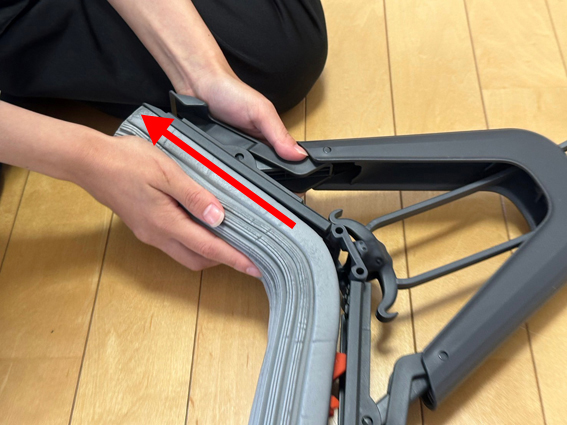

７．爪の位置を確認しながら差し込み、内側から外側にスライドして固定します。

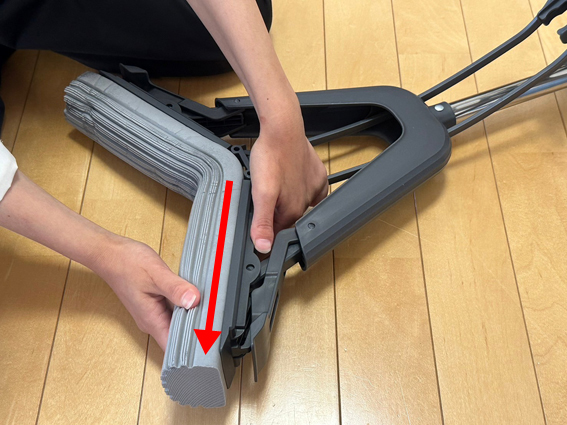

８．反対側も同様に、爪の位置を確認しながら差し込み、内側から外側にスライドして固定します。
９．レバーを少し引き（モップを絞る方向）、装着したモップが外れないように水平を保ちながら（本体を立てずに）、画像の部分をカチッとなるまで上に持ち上げます。

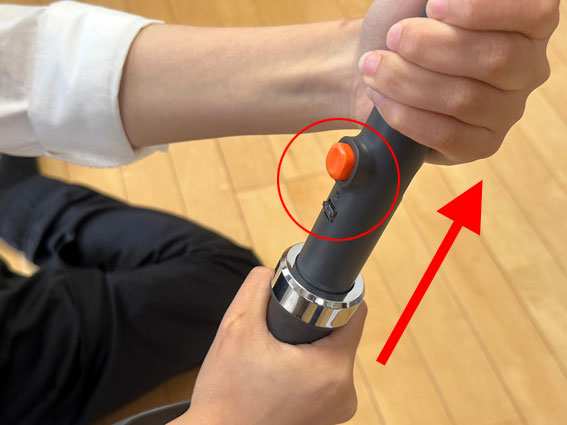

※モップ交換の際はオレンジ色のボタンを押すことによって簡単に取り外しが出来ます。
※モップ交換の際はオレンジ色のボタンを押すことによって簡単に取り外しが出来ます。

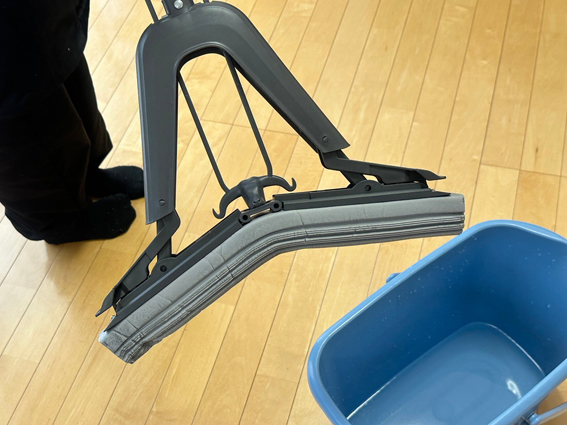

１０．正常に装着されたときのモップの状態です

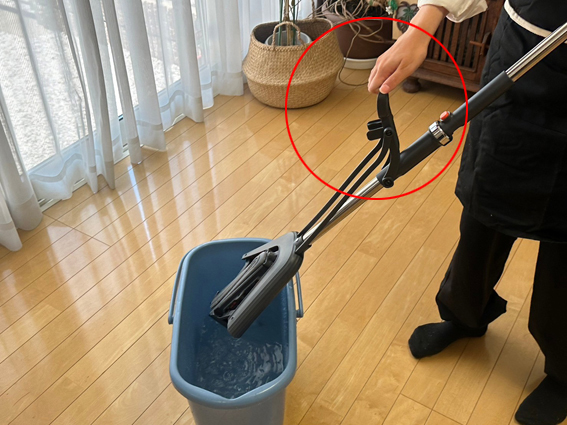

１１．レバーを引いたり戻したりして、モップがきっちり装着されていることを確認して下さい。

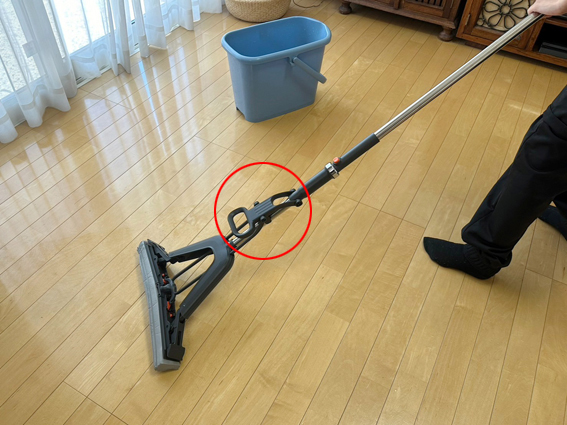

１２．正常にレバーが動きモップが外れなければ使用準備完了です。
